| YTZ 型無堵塞紙漿泵 | |||||||||||||||
| ·產口概述 | |||||||||||||||
| YTZ型無堵塞紙漿泵是根據造紙行業的工藝流程和針 對造紙工業的特殊工藝要求而自行研發設計的，該泵采用單級、單吸、懸臂 式結構，結構可靠、安全、使用壽命長。由于該泵采用獨特的葉輪設計，因 此具有無堵塞的性能，可輸送濃度≤6%的紙漿以及含有一定顆粒、纖維或污 水等混合懸浮性介質。 | |||||||||||||||
| ·性能概述 | |||||||||||||||
| |||||||||||||||
| ·結構說明 | |||||||||||||||
1、泵的結構見圖 2、 ＹＴＺ系列無堵塞漿紙泵為懸臂式后開門結構，葉輪形式為通道式。主要 零件有：前泵蓋、葉輪、泵體、后泵蓋、懸架、軸、軸承、底座等。軸套 、葉輪、密封環為易損壞零件，檢修時應視磨損程度更換。 軸承：采用單列 向心推力球軸承。 軸封：可用軟填料或機械密封兩種結構。 3、傳動 ：從驅動端看，按順時針方向旋轉。 4、材質：根據所輸送介質和使用工況， 選擇相應過流部位零件的 材料：鑄鐵、鑄鋼、不銹鋼，如用戶有特殊要求時，可根據用戶要求予以 制作。 5、泵的結構特點： 泵體為軸向吸入，徑向排出，吐出口與軸 在同一垂直平面上，泵體上鑄出 撐腳，直接固定在底座上，泵體通過絲口固定在懸架上，泵體和懸架體將 后泵蓋壓緊。在檢修時拆除懸架體和泵體之間的聯接螺母，泵的轉動部分 便可從泵體中退出，無需拆卸進出口管路。 | |||||||||||||||
| ·型號說明 | |||||||||||||||
 | |||||||||||||||

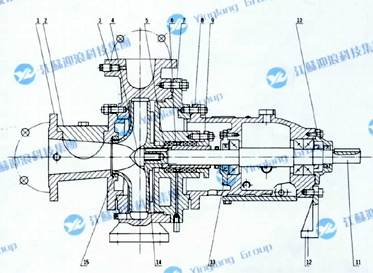

| ·YTZ型泵剖面圖 | |||||||||||||||
 | |||||||||||||||
| ·YTZ 型無堵塞紙漿泵性能表(一) | |||||||||||||||
| ·YTZ 型無堵塞紙漿泵性能表(二) | |||||||||||||||
